真空绝热管道
    成都活力低温设备有限公司的真空绝热管、真空绝热软管、真空绝热阀、气液分离器等系列产品，是经过一系列极其严格的技术处理，用于液氧、液氮、液氢、液氦、LEG、LNG的输送的产品。产品适用于空气分离、气体、航空、电子、超导、芯片、自动化装配、食品饮料、制药、医院、生物银行、橡胶、新材料制造、化工、钢铁、化工等行业的低温设备(如低温罐、杜瓦瓶、冷箱等)、科学研究等。

    高真空多层多屏蔽绝热低温管道，简称真空绝热管(VI Piping)，或真空夹套管(VJ Piping)，是传统保温管道的完美替代品。与传统保温管道相比，真空绝热管的热泄漏值仅为传统保温管道的0.05~0.035倍。可为客户节省大量能源和成本。




三种连接方式
    这里的三种连接类型只适用于真空绝热管道之间的连接位置。真空绝热管与设备、储罐等连接时，可根据客户要求定制连接接头。

    为了最大限度地满足客户的不同需求，真空绝热管发展了三种连接方式，即真空承插卡盘连接方式、真空承插法兰连接方式和焊接连接方式。它们有不同的优点，适用于不同的工作条件。

  真空承插卡盘
连接		 真空承插法兰
连接
焊接
连接
连接形式 卡盘 法兰 焊接
接头绝热形式 真空 真空 珠光砂或真空
接头处的现存绝热处理 不需要 不需要 需要
供货范围（内管） DN8~25 DN8~80 DN10~500
设计压力 ≤0.8 MPa ≤1.6 MPa ≤6.4 MPa
安装 简易 简易 焊接
材料 300系列不锈钢
长度 ≤8.2米
设计温度 -196℃~90℃ （液氢、液氦 -270℃~90℃）
介质 液氮、液氧、液氩、液氢、液氦、LNG、LEG

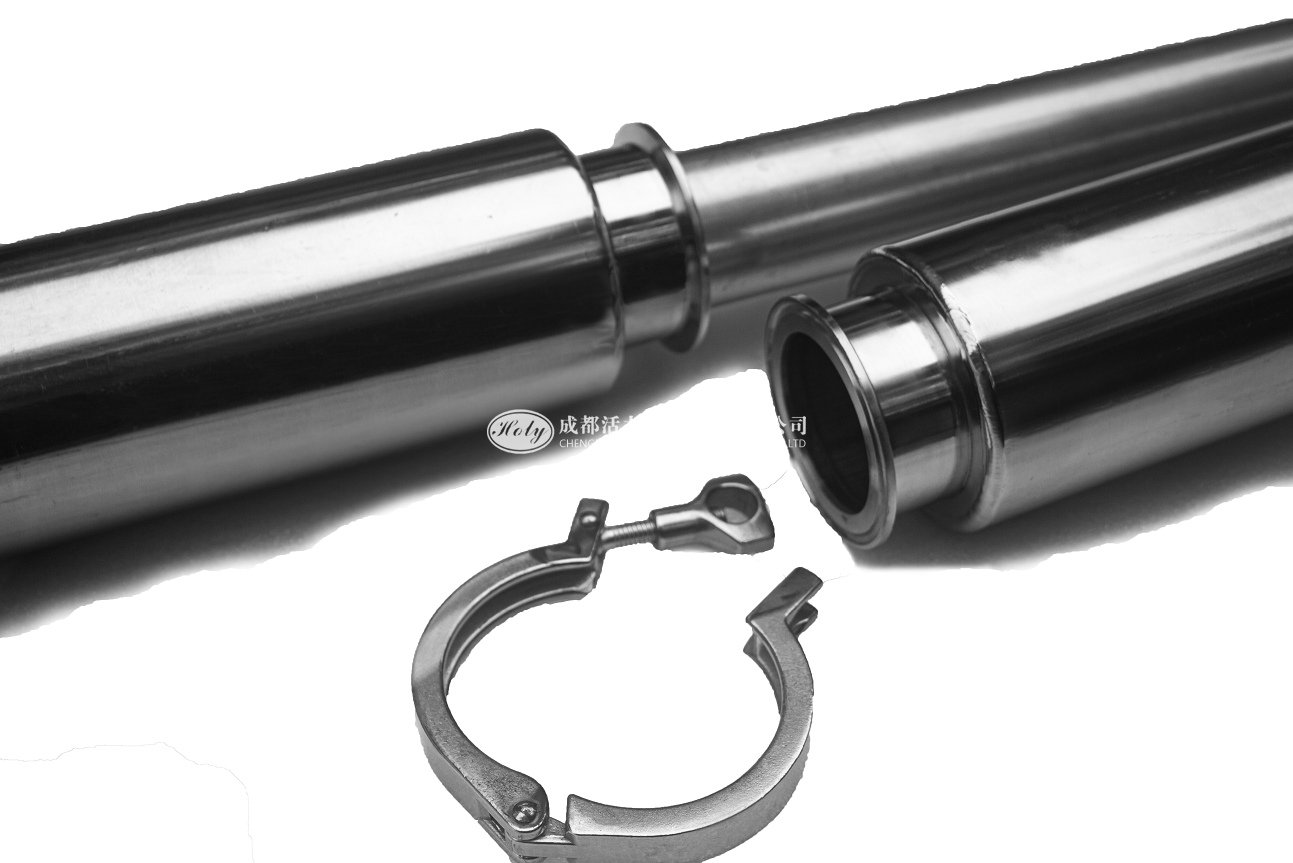

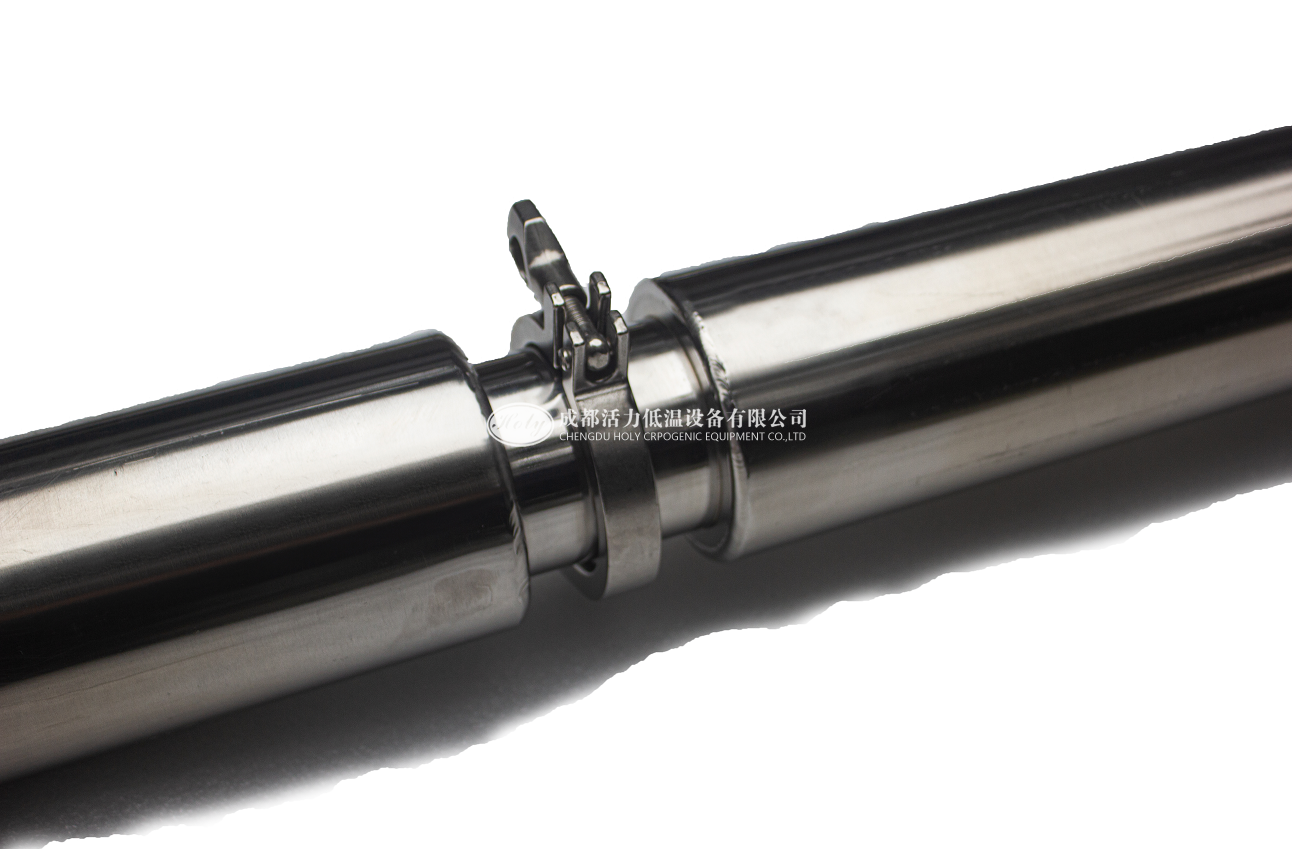

连接方式一：真空承插卡盘连接

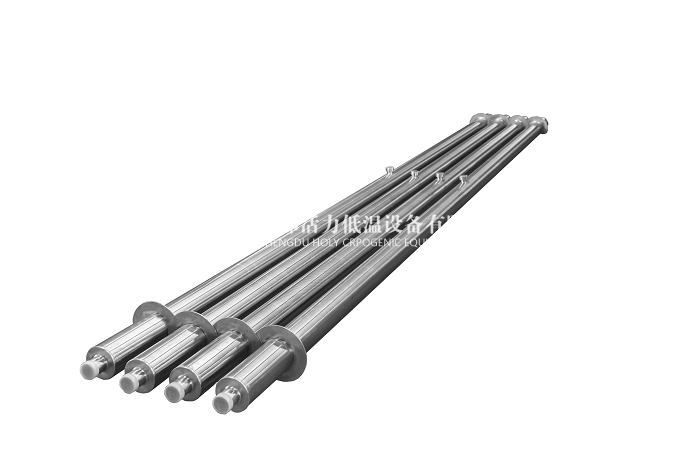

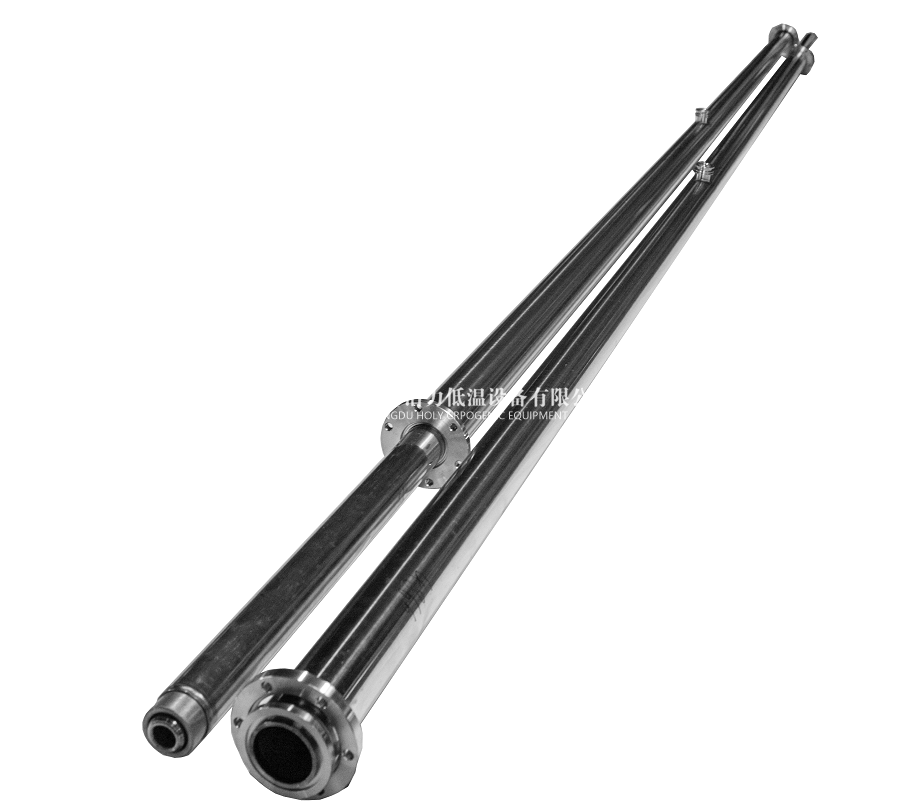

连接方式二：真空承插法兰连接


连接方式三：焊接连接


真空绝热管供货范围
产品 规格 真空承插卡盘
连接		 真空承插法兰
连接		 焊接
连接
真空绝热管 DN8 YES YES YES
DN15 YES YES YES
DN20 YES YES YES
DN25 YES YES YES
DN32 / YES YES
DN40 / YES YES
DN50 / YES YES
DN65 / YES YES
DN80 / YES YES
DN100 / / YES
DN125 / / YES
DN150 / / YES
DN200 / / YES
DN250 / / YES
DN300 / / YES
DN400 / / YES
DN500 / / YES

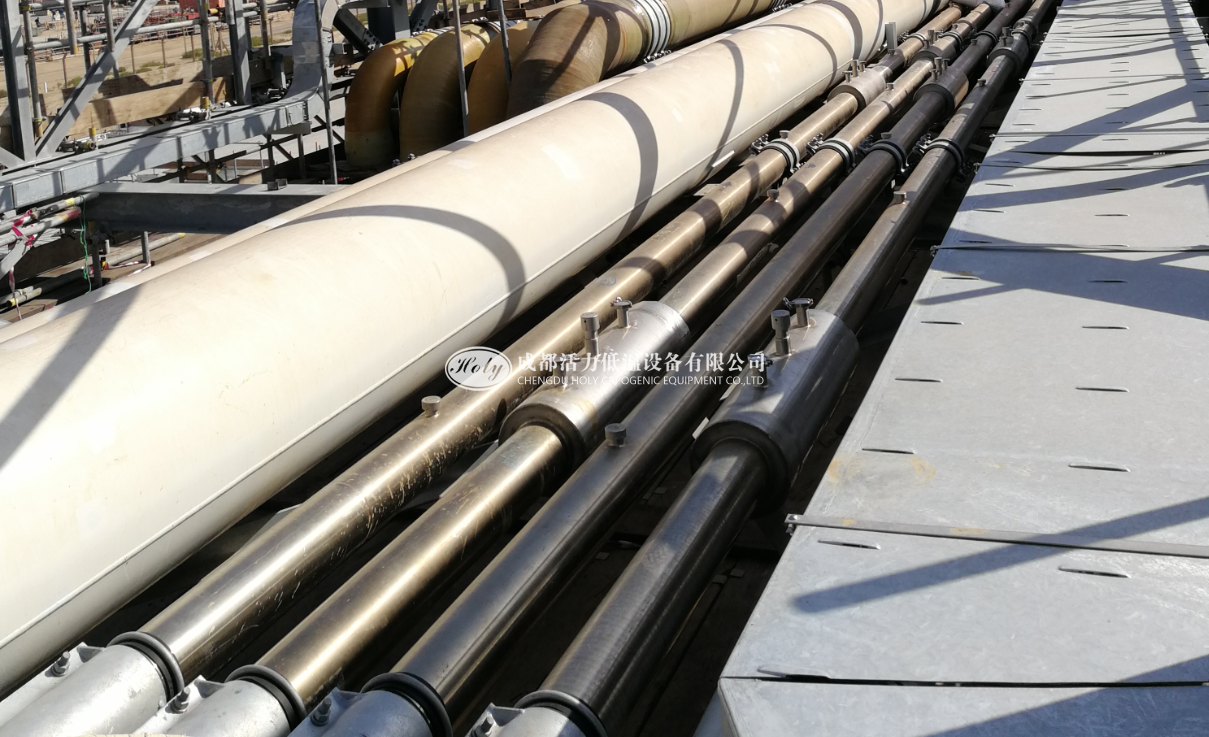

成都活力真空绝热管道

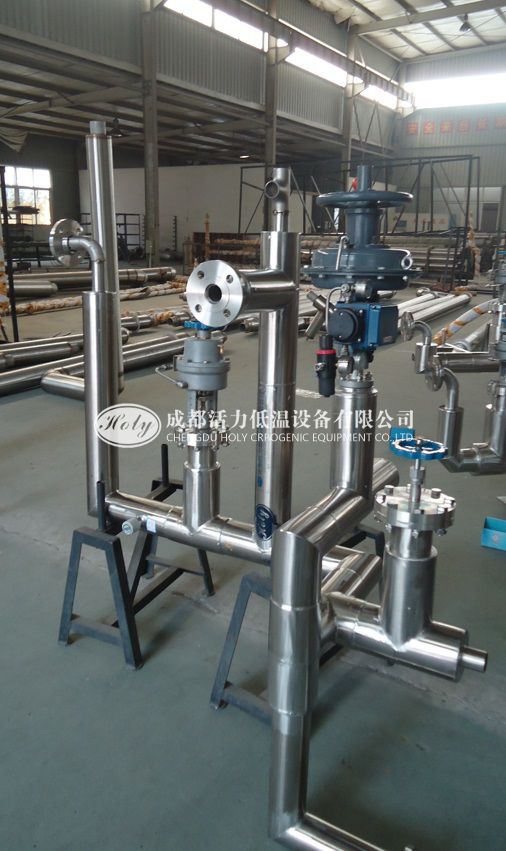

真空保温阀门一体式 真空绝热管道

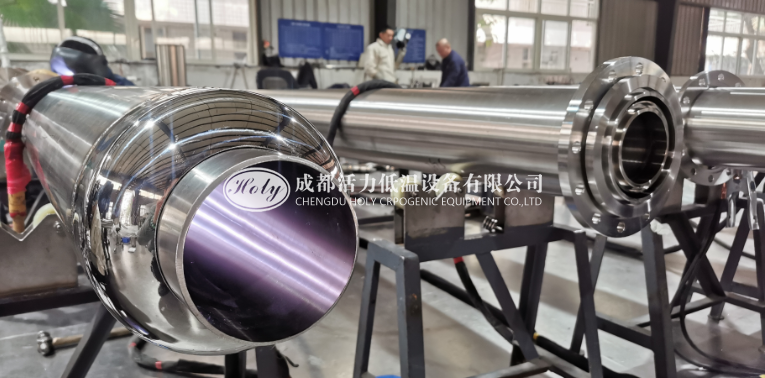

DN250 焊接连接 真空绝热管道

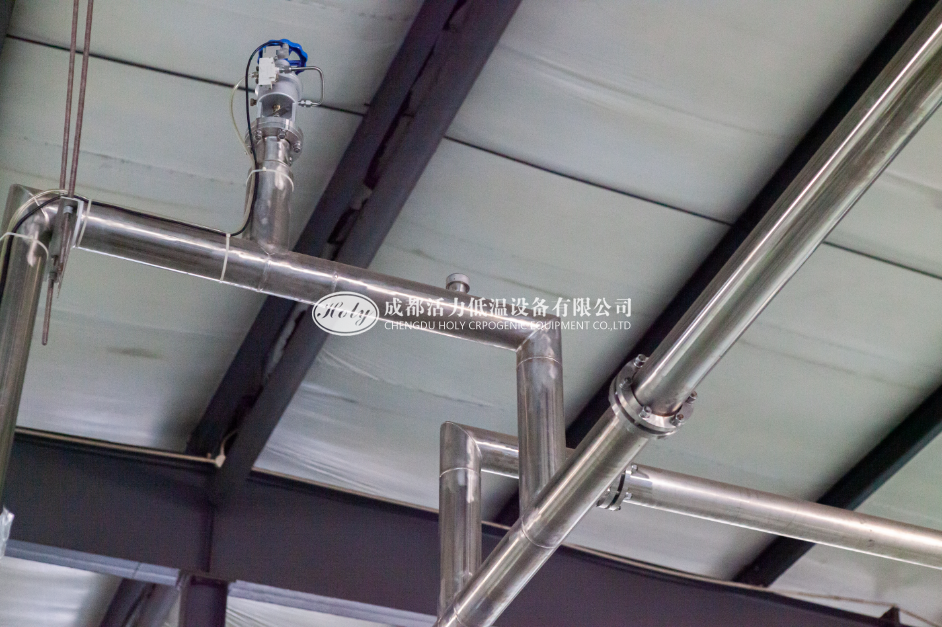

法兰连接 真空绝热管道



预埋式 真空绝热管道
